音響器材的專用電源處理器——North Peak（北峯）E-9電磁能量處理器

概述

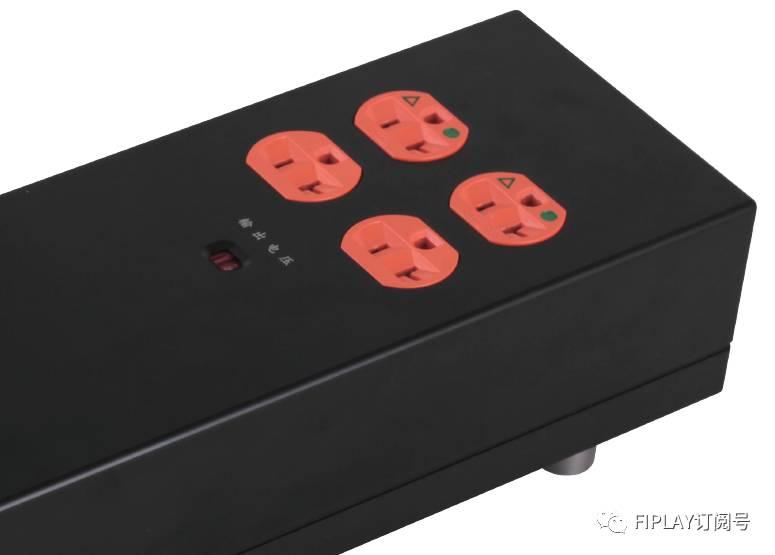

NorthPeak（北峯）E-9電磁能量處理器的外觀較為樸實，朋友們可能會覺得這款電源處理器不見得有什麼特別。不過憑藉廠方精良的做工和上乘的用料，卻為聽者帶來了絕佳的聲音表現，到底北峯E-9電磁能量處理器有什麼來頭，下面就讓我們一起來感受它的具體表現吧。

乾淨電源的重要性

在影音領域，大家對電源的認知，都只是知道從發電廠輸送電力到住宅的過程，其中當中包含了若干次的電壓升降、也有來自質量不明的供電線路干擾，如此複雜電網，帶來的是不幹凈的電源，因此採用電源處理器來凈化是必不可少的，尤其是在影音範圍。因為供電質量的好壞對於追求完美音質的音響回放而言，無疑是致命的打擊。比如使用當前在影音市場上所出現的濾波器、隔離變壓器、再生電源等等方式，這些的電源處理雖然工作原理各異，不過其目標都是一致的，就是為了儘可能避免電能中夾雜着的各種干擾影響，讓影音器材所使用的電力更為乾淨，更加純凈，讓聲音回放效果可以有最基礎的保證。

尤其是在整套影音器材中，前端的器材對電源純凈度的要求非常之高。諸如CD機訊源、數碼流訊源、黑膠訊源等音源類器材的處理是低電平的信號，電平越低越容易受到干擾。因此在進入音響系統的電源的源頭，前端電源供電作處理是起到了吹糠見米的效果，對整個影音系統的回放質量至關重要，北峯E-9電磁能量處理器正是朝着這個關鍵環節而開發產品的，廠方認為前端器材耗電不大，卻是對電源質量最敏感的，採用常見的濾波處理雖然能夠過濾特定頻率的雜波，但降噪的效能卻遠遠不夠；電源逆變再生也涉及到功放線路及組件特性的局限，而且存在壽命和穩定性的隱憂。

參數：

額定輸入電壓：230VAC

額定頻率：50-60Hz

額定輸出電壓：115V/230V、110V、117V

額定功率：60VA

短路保護方式：輸入端保險管（315mA/250V）

空載電壓比率：1.02

最大環境溫度：40°

輸入輸出隔離耐壓：5KVac、50Hz

防護等級：IP20

絕緣等級：B

外形尺寸（LWH）：301×115×71mm

電源處理器大有乾坤

在這一款北峯電源處理器產品中，其內部的變壓器的結構大有乾坤，當中的鐵芯、漆包線這些基本的材料均選擇了好材料，而且關鍵在於製造工藝的把控上，必須要做到無振動、低磁漏，電感量要控制在適中的範圍。

這一款電源處理器選用的是杜邦的諾美紙做匝間絕緣，完成後採用德國和法國的樹脂作全灌封處理，因此杜絕了微小振動。而隔離變壓器（Isolationtransformer）其實是輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器的原理和普通變壓器都是利用電磁感應原理，可以起到保護、防雷、濾波等的作用。

北峯電源處理器作為一款小功率電源處理，廠方為其採用了隔離變壓器技術，這離不開設計師對於這些技術的研究與獨到的見解。設計師為避免常見隔離變壓器所產生的干擾，在設計自家新的隔離變壓器的原、副繞組一般分置於不同的心柱上，以減小兩者之間的電容；也有採用原、副繞組同心放置的，但在繞組之間加置靜電屏蔽，以獲得高的抗干擾特性。靜電屏蔽就是在原、副繞組之間設置一片不閉合的銅片或非磁性導電紙，稱為屏蔽層。銅片或非磁性導電紙用導線連接於外殼。

北峯電源處理器為了取得更好的屏蔽效果，設計師就在整個變壓器外罩一個屏蔽外殼。對繞組的引出線端子也加屏蔽，以防止其他外來的電磁干擾。這樣可使原、副繞組之間主要只剩磁的耦合，而其間的等值分佈電容可小於0.01pF，從而大大減小原、副繞組間的電容電流，有效地抑制來自電源以及其他電路的各種干擾。

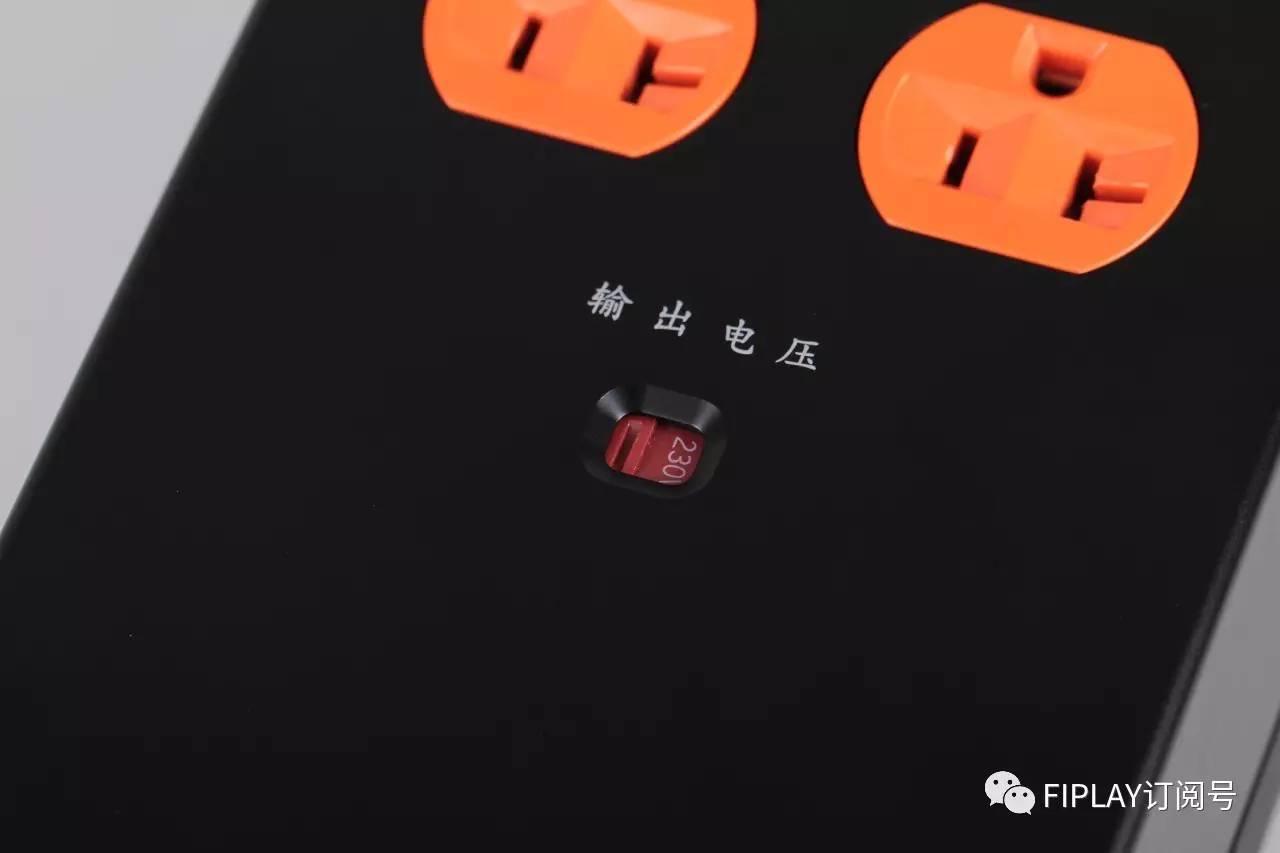

這一款E-9電源處理器就具備降壓功能，230V輸入電壓選擇230V輸出，也可降壓到115V輸出，還可以定製100V和117V輸出的規格，帶來更豐富的應用。

用料精挑細選，工藝一絲不苟

廠方的設計目標就是要設計出外觀做工與用料品質均要達到真正頂尖的電源處理器水平。可以看到，E-9電磁能量處理器無論外觀尺寸、外殼材質、表面質感處理、所有電器配件，甚至每一根螺絲都用上最好的。

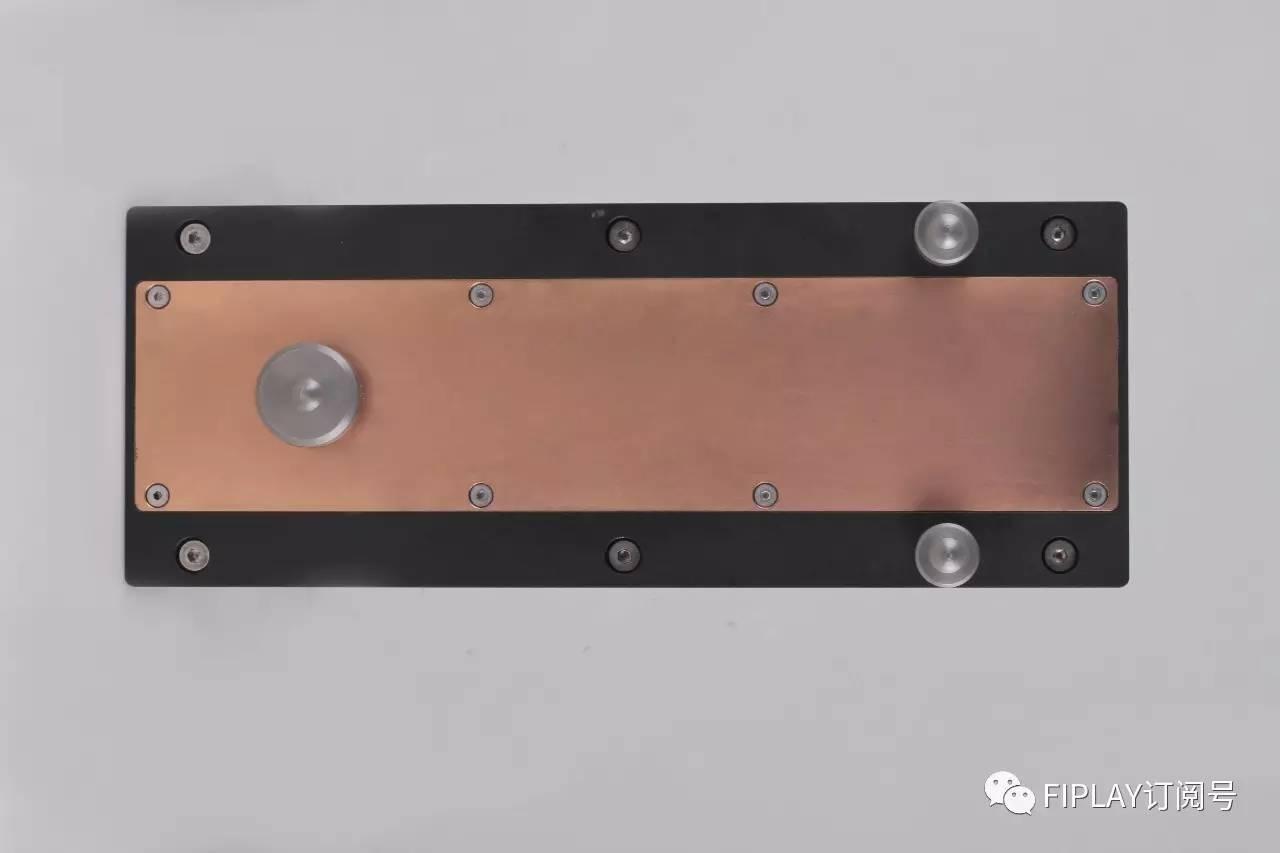

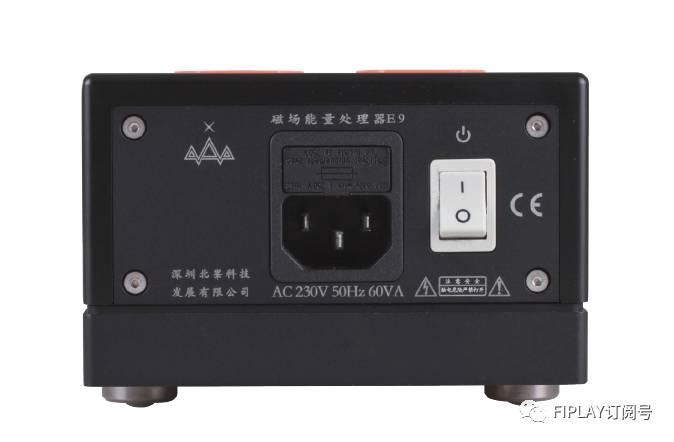

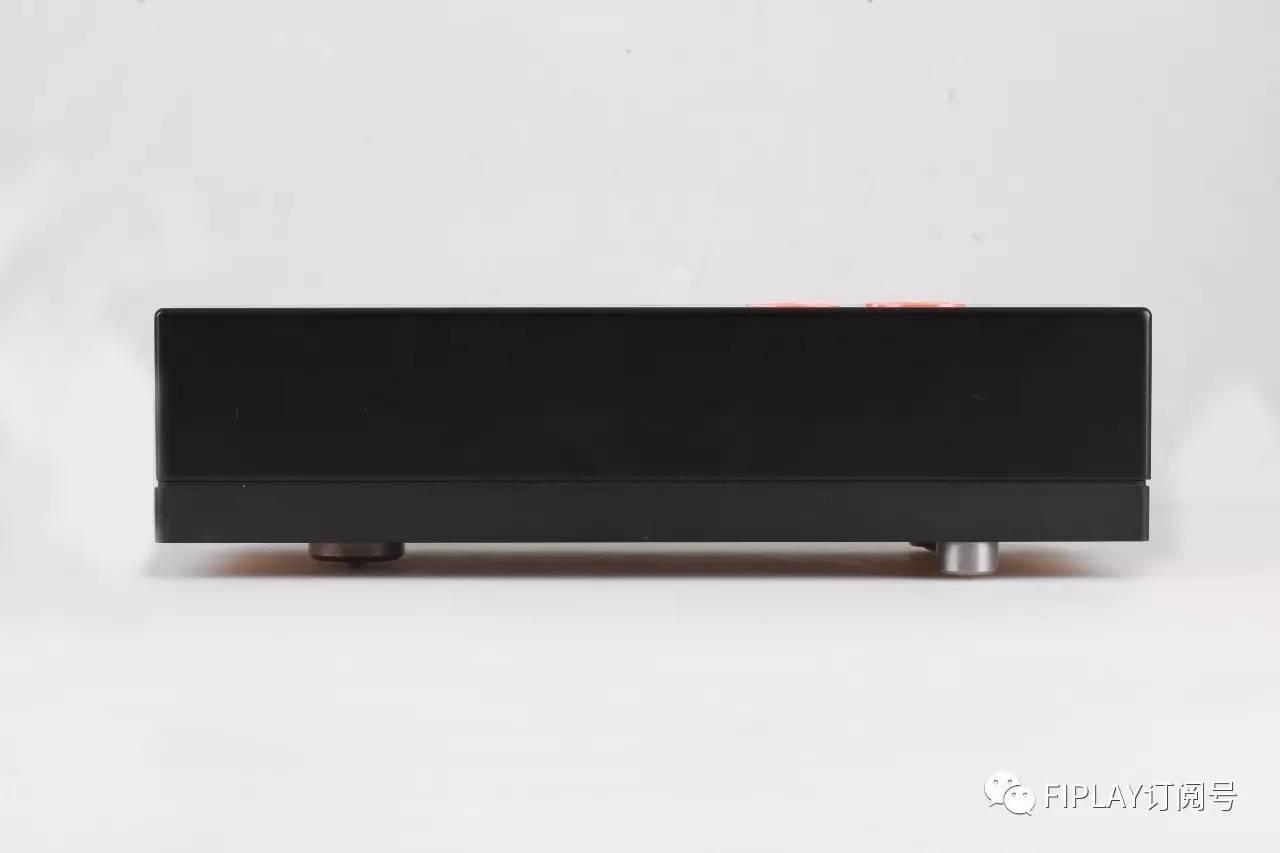

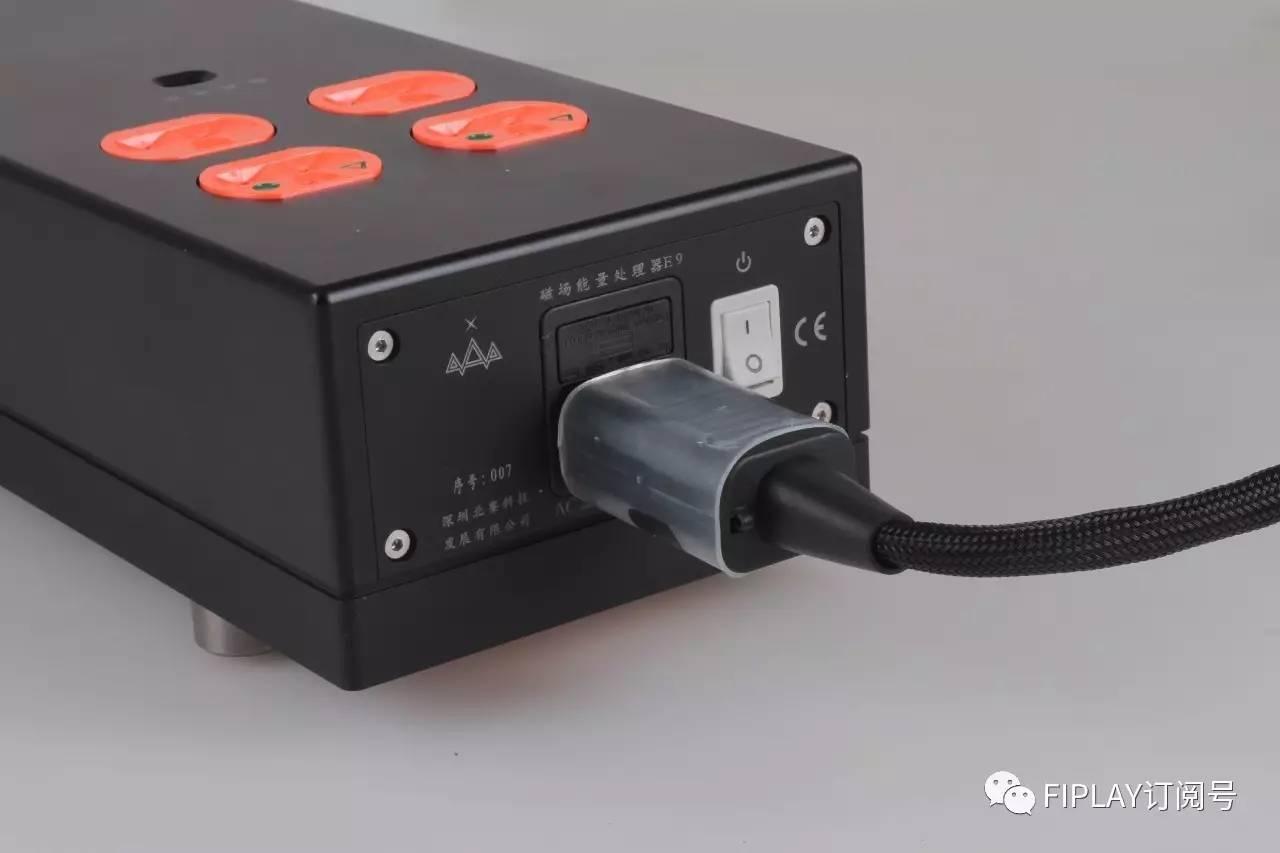

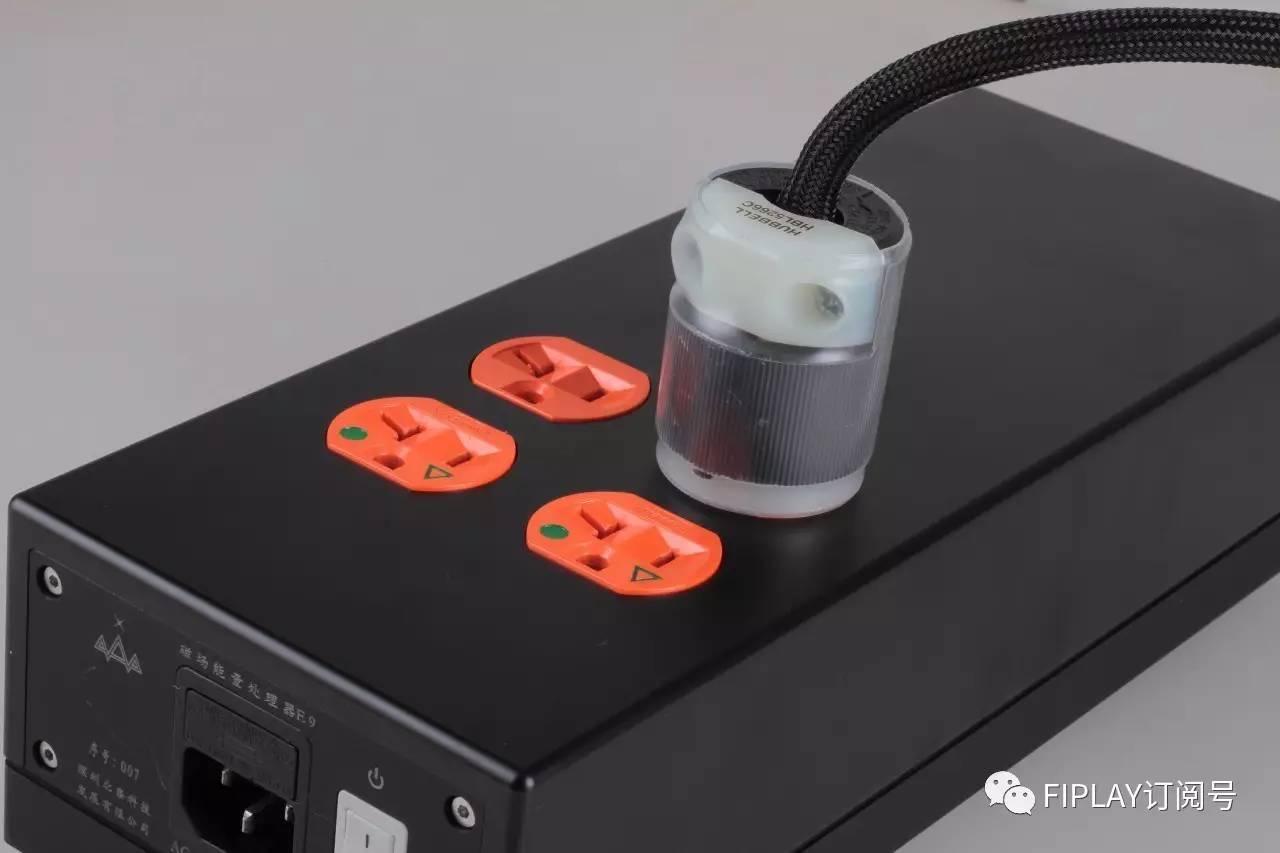

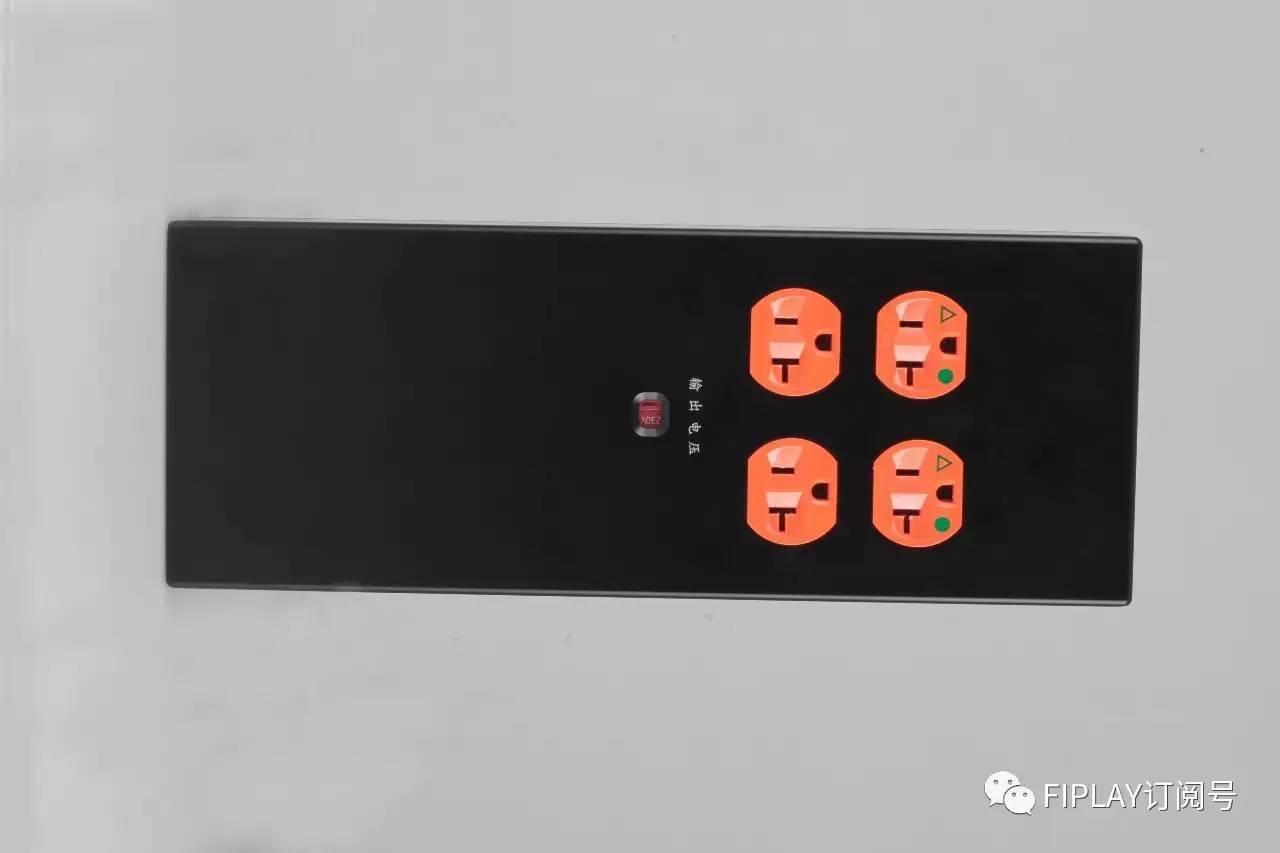

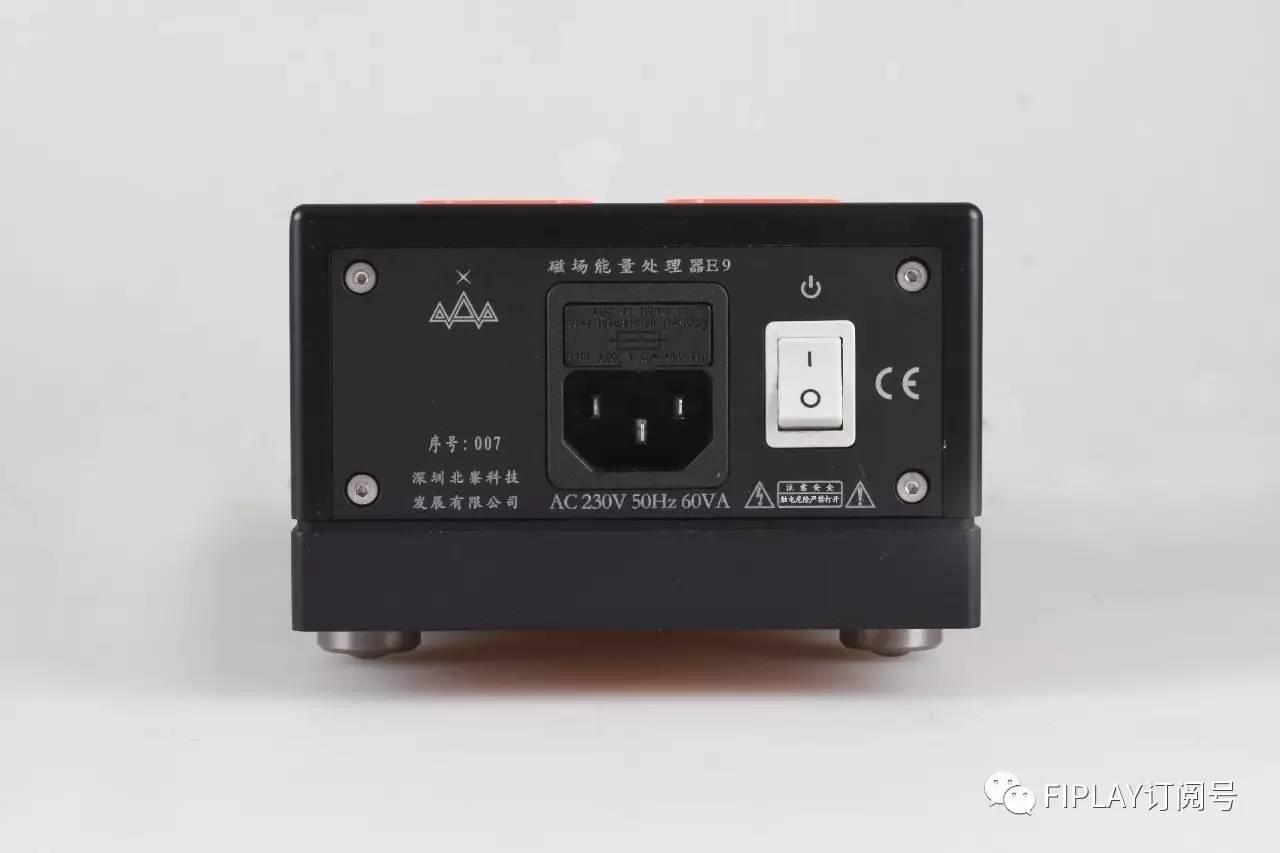

先從外殼談起，E-9電磁能量處理器的外殼其實並不簡單，之所以要定下了現在的尺寸比例，就是要讓機殼的選料和加工達到更佳的平衡點，實現前所未有的重量級打造，當中更蘊藏着不少技術細節。E-9電磁能量處理器的各個部件，處處展現精益求精的設計原則。E-9整個產品所有固定螺絲，均採用日本NBK SU304不鏽鋼製品。輸入電源插座與電源保險管採用SCHURTER的產品，電源開關為ITW品牌額定12A/浪涌100A的產品，電壓切換開關是C&K的，輸出電源插座是HUBBELL最高規格的IG8300，壓接端子是英國產AMP的，連接線是1.0mm²的6N單晶銅線，接地線是1.0mm²5N單晶銀線，每一種配件都以最高可靠性為原則。
