别墅里的全景声影院打造全攻略

案例基本情况简介方案实施方类别:影音设计师案例所在地理位置:上海市青浦区臻水岸苑别墅

整体投入资金:18万元(包括设备与声学设计装修)

视听室空间信息:长7.7米x宽3.3米x高2.7米

客户使用需求:全景声影院效果、娱乐卡拉ok效果、多声道音乐效果

业主是一位在上海生活与工作多年的台湾同胞,有着较高的文化素养,对影音方面有着比较高的要求,喜欢欣赏好莱坞大片,以及现代与古典等各种风格的音乐类型,并且喜欢在家庭聚会的时候和朋友家人一起享受娱乐卡拉ok氛围。

通过前期不断地与业主深入沟通探讨,以及试听各种不同品牌的产品,最后选择德国原装进口的CANTON(金榜)音箱搭配Marantz与美国Extra-Terresial后级来组建这套11声道的全景声影音系统。

影院设备——

前置扬声器:德国CANTONInWall 885 LCR x3只

后置扬声器:德国CANTONInWall 443 LCR x4只

顶置扬声器:美国OSDAudio BLACK-R62A x5只

超低音扬声器:美国SVSound PB3200 customize x1只

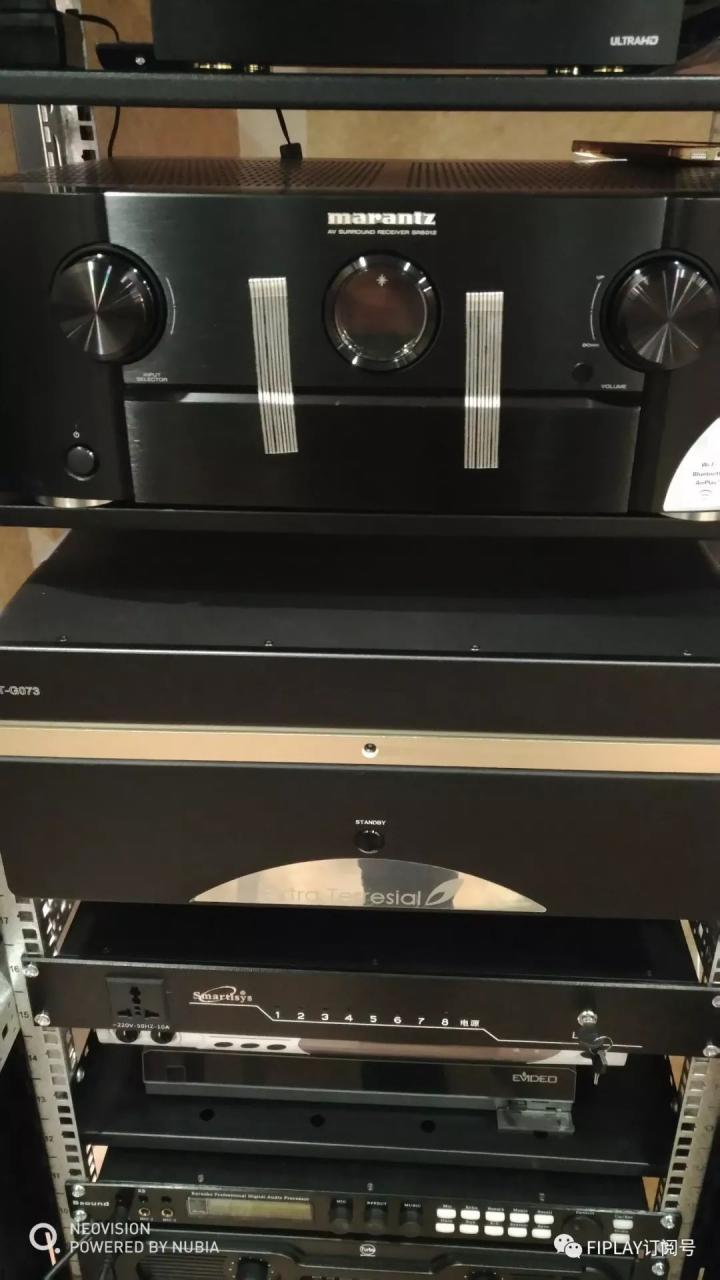

影音中心前级:Marantz  SR6012

后级放大器:美国Extra-Terresial G073

4K UHD蓝光播放器:OPPO UDP 203

4K UHD硬盘播放器:HIMEDIA

投影机:SONY VPL-HW48

投影幕布:135寸4K高清编织透声16:9

影视厅灯光场景与设备智能控制系统:SMARTISYS 思美特

卡拉OK设备——

全频扬声器:TRUBO T-10×2只

后级放大器:TURBO PRO9350x1台

前级效果器:Takstar  X5 U段无线麦克风

22寸视易点歌系统

发烧线材:JASUN 蓝宝石发烧镀银HDMI线材 12米x2条

JIB-Germany/蟒蛇  发烧双并喇叭线

JIB-Germany/蟒蛇  发烧定制低音炮线

案例设计细节

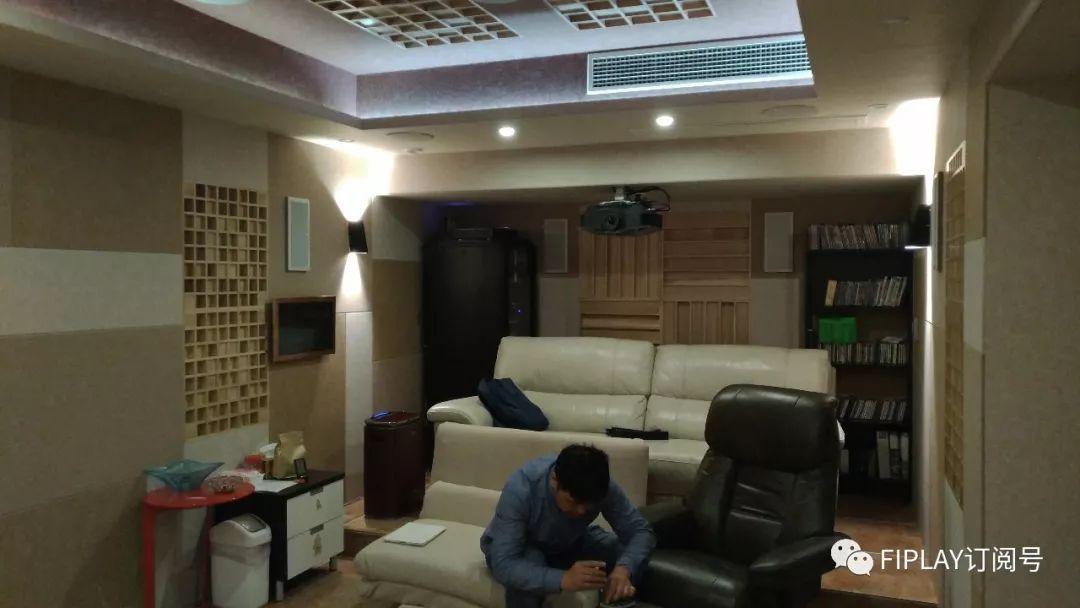

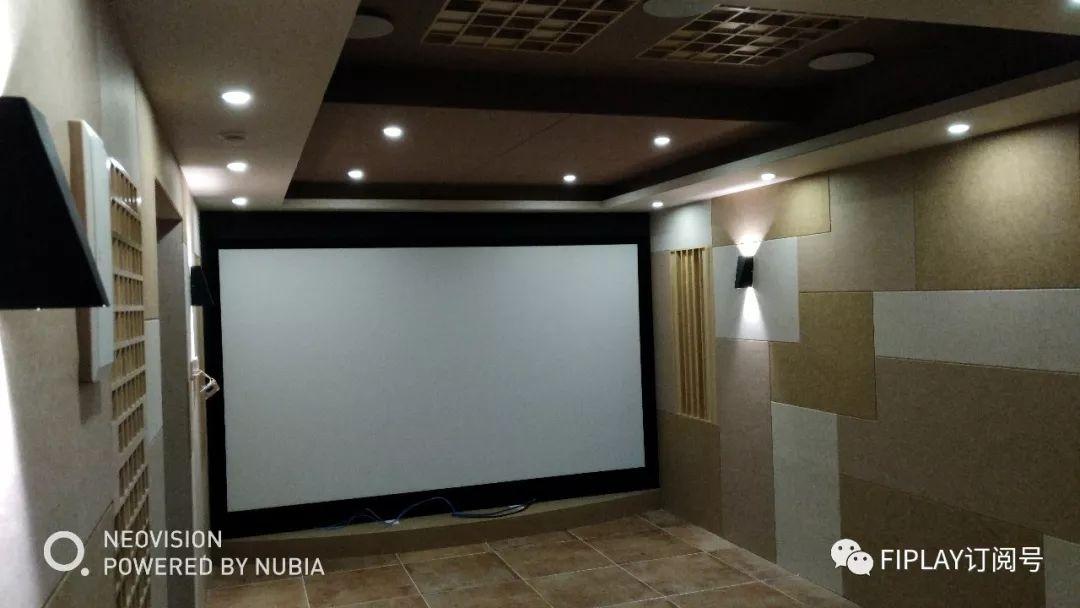

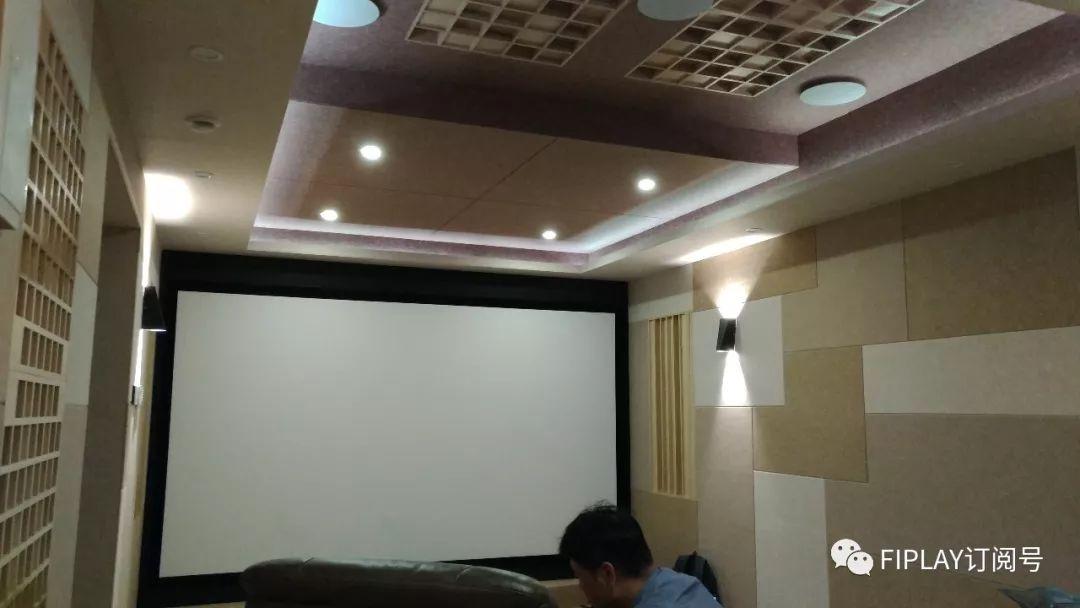

在美学装修方面,业主与家人都比较喜欢温馨简约的风格,前期设计了几种不同的风格给业主挑选,最后选择了现在这种驼色系混搭不规则拼接的简约风格,既简单又温馨,业主也是比较满意!

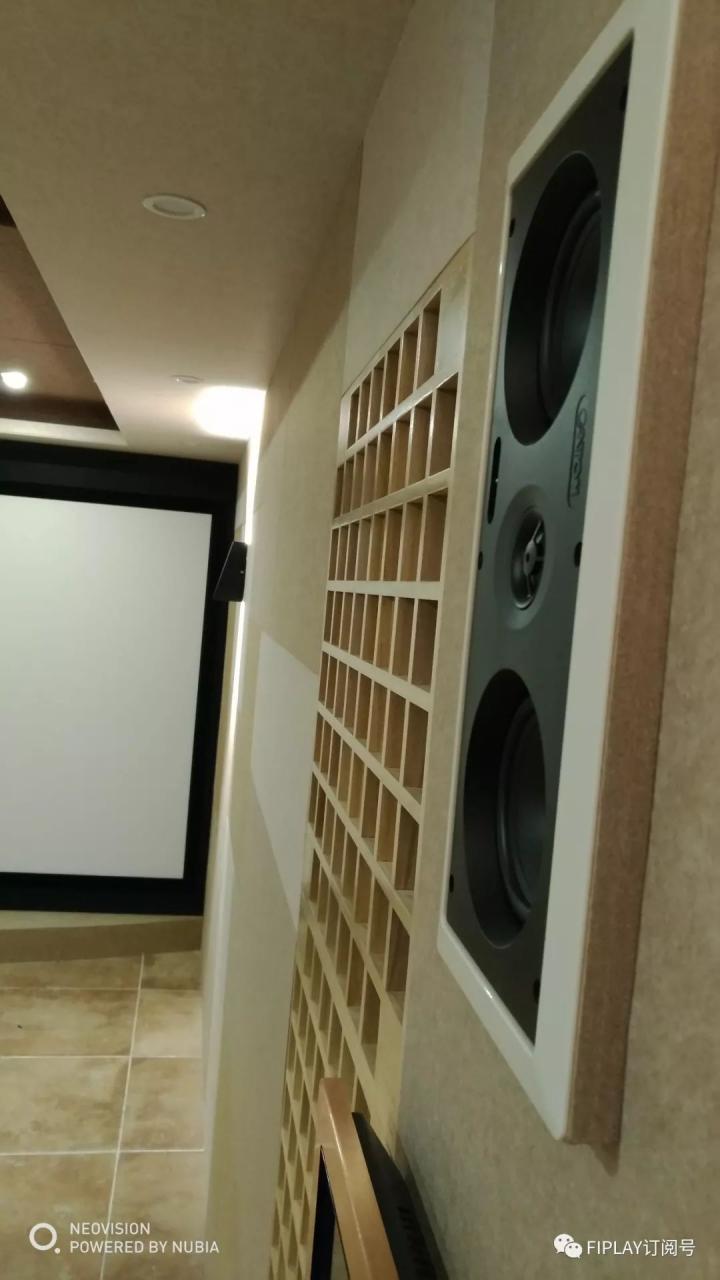

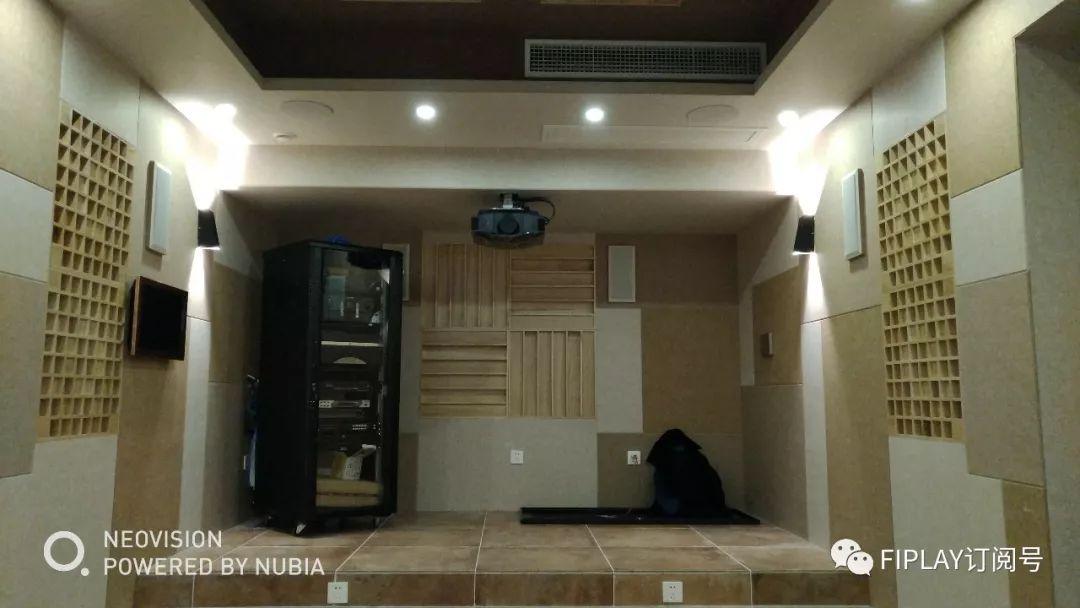

声学设计方面,通过前期的测量与计算,以及房型的独特—瘦长型、顶部层高不规则,也考虑到业主唯一的要求“充分利用空间“,在声学设计方面,墙体做了隔音与减震,低频陷阱的设计可以让低频效果更好的表现细节和层次感,再也没有那种低频驻波带来轰隆隆的不舒服!墙面不同部位的声学扩散模块采用嵌入式与墙体完成面平行,这样可以更好的发挥空间最大化,也保证了在房间混响系数上的专业要求。

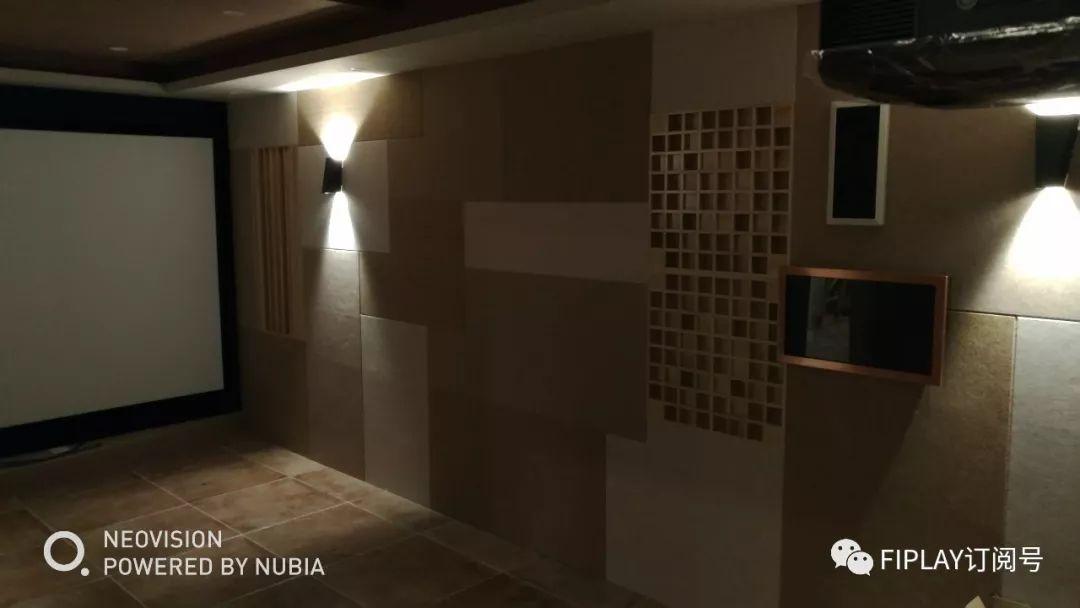

在灯光场景设计方面,通过不同的灯光种类:筒灯,壁灯以及RGB全色灯带,来打造几种不同的应用场景配合:观影模式、音乐模式、娱乐模式、游戏模式、休闲模式、TV模式、离开模式等,给影视厅增加不同的娱乐氛围!SMARTISYS智能控制系统为业主量身定制,根据使用习惯和爱好,进行编程对相应的设备与灯光进行逻辑控制,以达到更加便捷的操控与专业化设备调控完美结合。

设计与调试心得

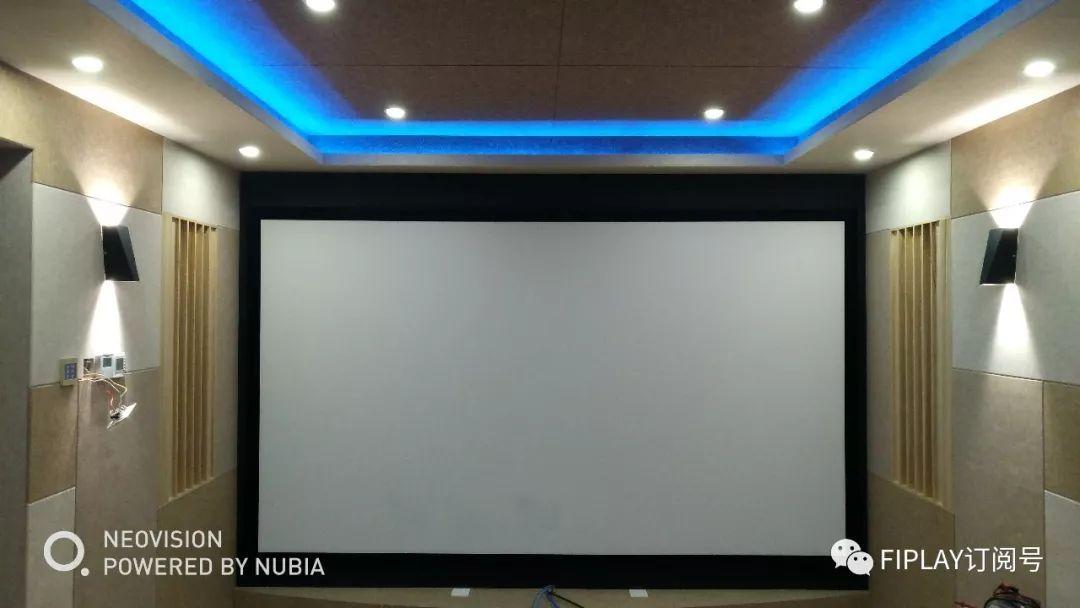

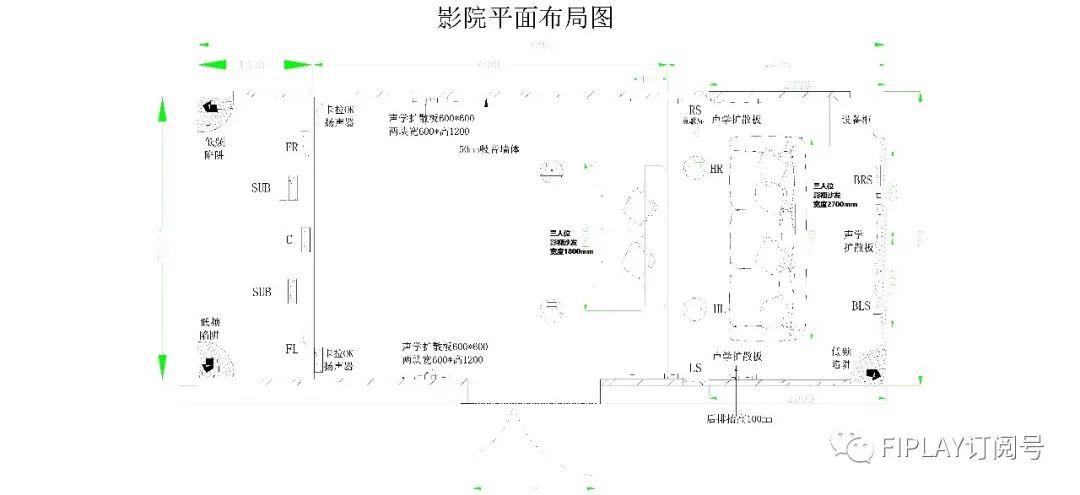

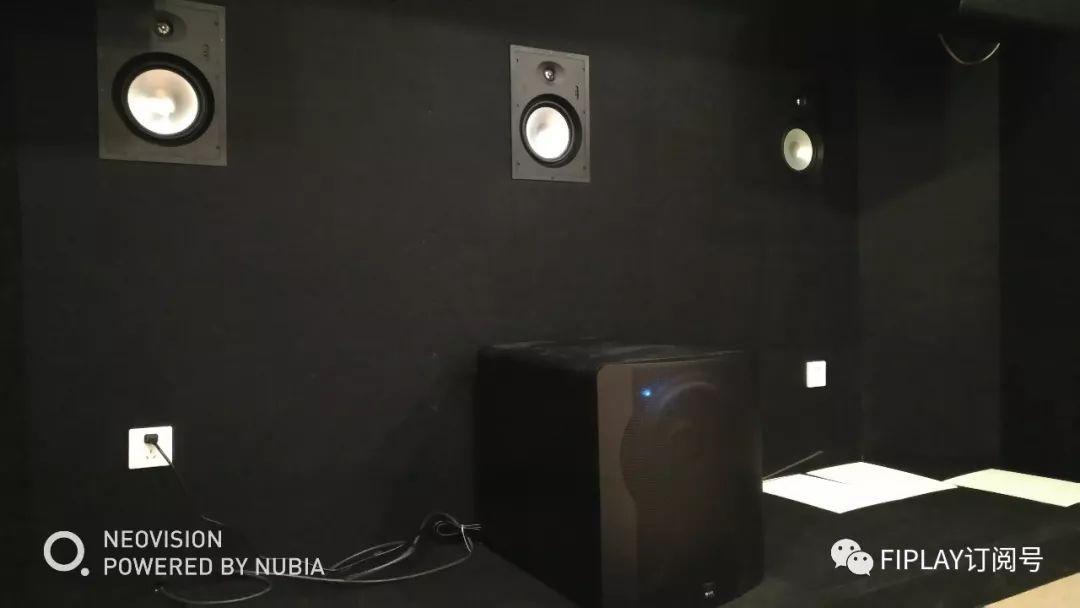

在前期的设计过程中,也遇到一些比较头疼的尴尬问题;由于房型比较独特,长度7.7米,宽度3.3米,高度就比较尴尬,高低不一,最高处2.7米,最矮处2.1米;房间两头都是矮梁,为了更好的整体视觉效果和声学效果,和业主深入沟通之后,舍弃了一边的矮梁1.3米的空间,在幕布后面做出足够的空间隐藏包括:影院前置扬声器、卡拉OK全频扬声器,还有那只体积颇大的超低音扬声器,这样也可以把幕布的尺寸尽量做大,带来更好的全视觉沉浸式画面效果,这一点也得到了业主的深度认可!

在设备调试的过程中,由于前期房间声学设计考虑的比较充分,特别是低频方面,为了得到更多的低频细节层次感,以及和低频下潜量感的很好的平衡,不仅做了墙体的减震和低频陷阱,在低音炮的选择和调试方面也是下足了功夫,最终得到了满意的低频效果!用业主的原话来形容就是:那种瞬间冲击过来的超低频效果,给沙发增加了“按摩功能“,这种感觉是从来没用过的!哪怕是在商业影院里面也是感受不到的超低频带来的痛快感!最后能得到业主的认可和满意,也是对设计师最大的肯定和鼓励!

业主非常喜欢收集各种电影、音乐会、演唱会以及测试片段等片源,蓝光碟片和硬盘都有一大堆,也是一位影音爱好者;一年以来的接触,也和业主成为了非常好的朋友,会经常对听音以及各种有关声学方面进行探讨和交流,这个过程也是非常有意思的。

设计公司:上海声乾智能影音机构

项目设计师:张祥(从事影音行业十六年,美国THX-HAA认证高级工程师)
