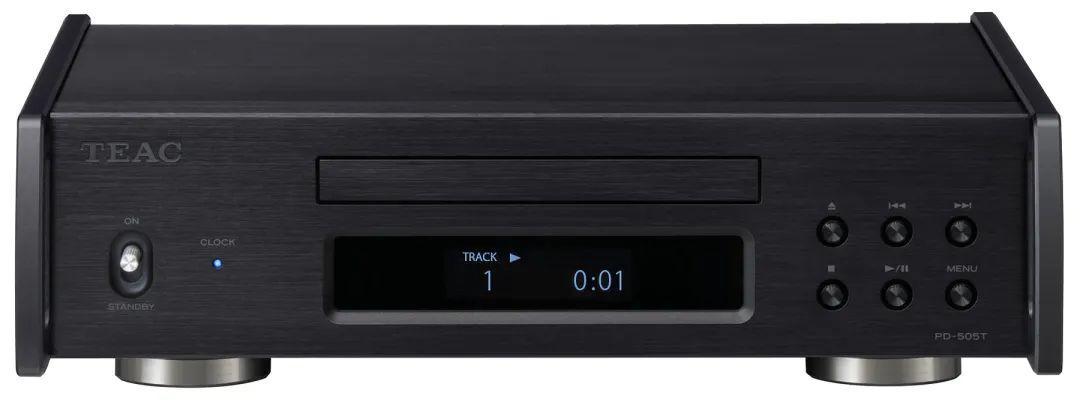

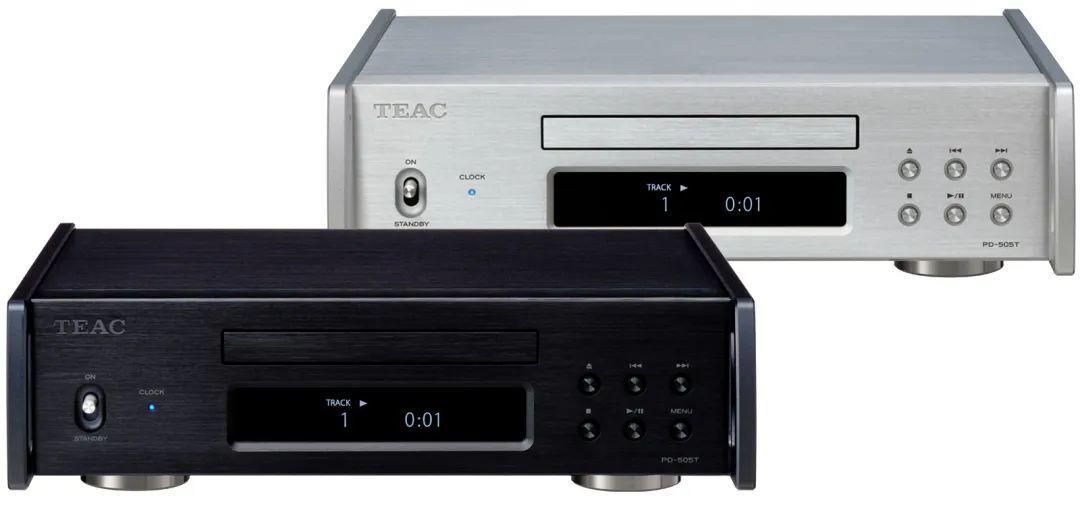

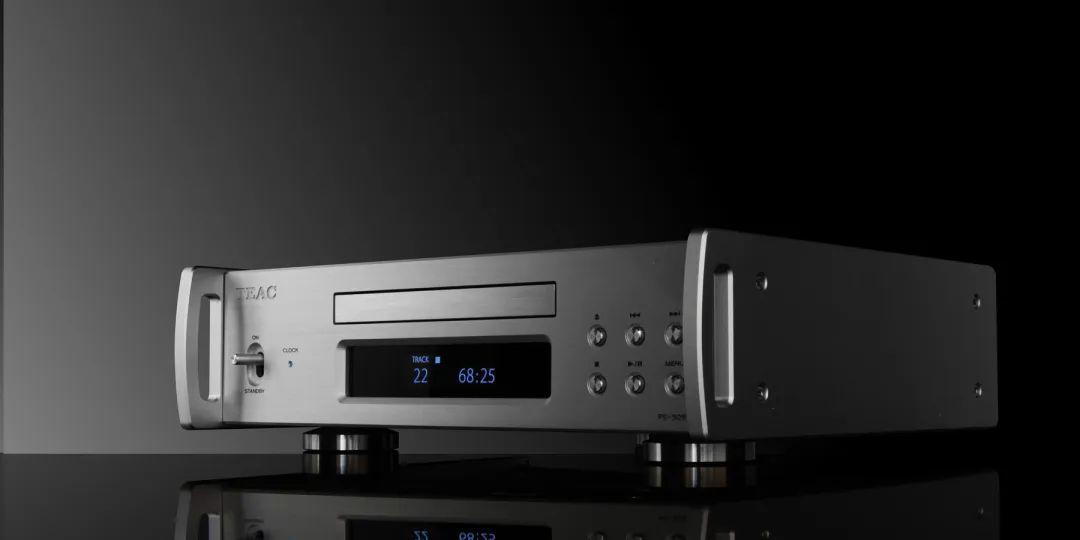

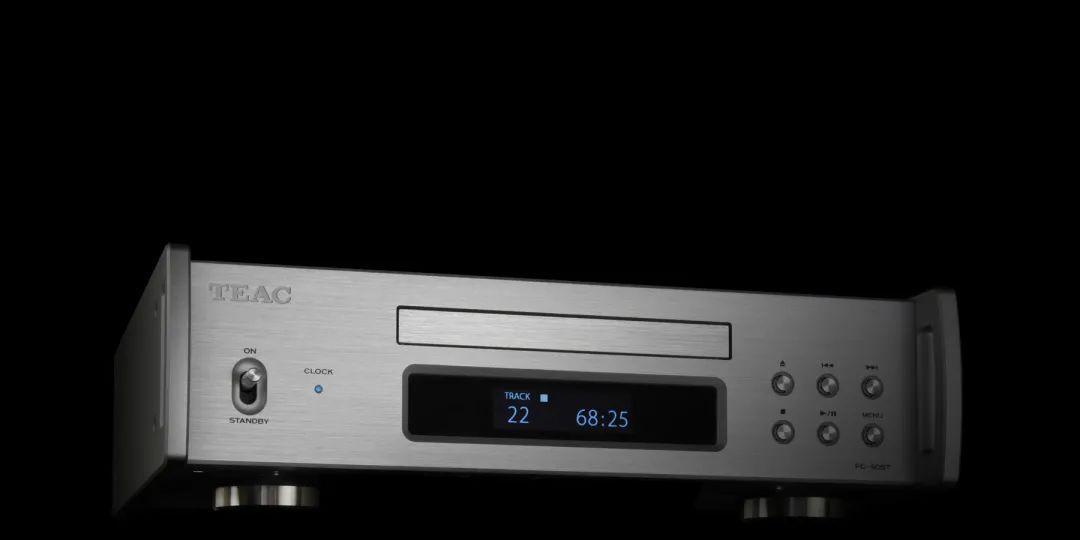

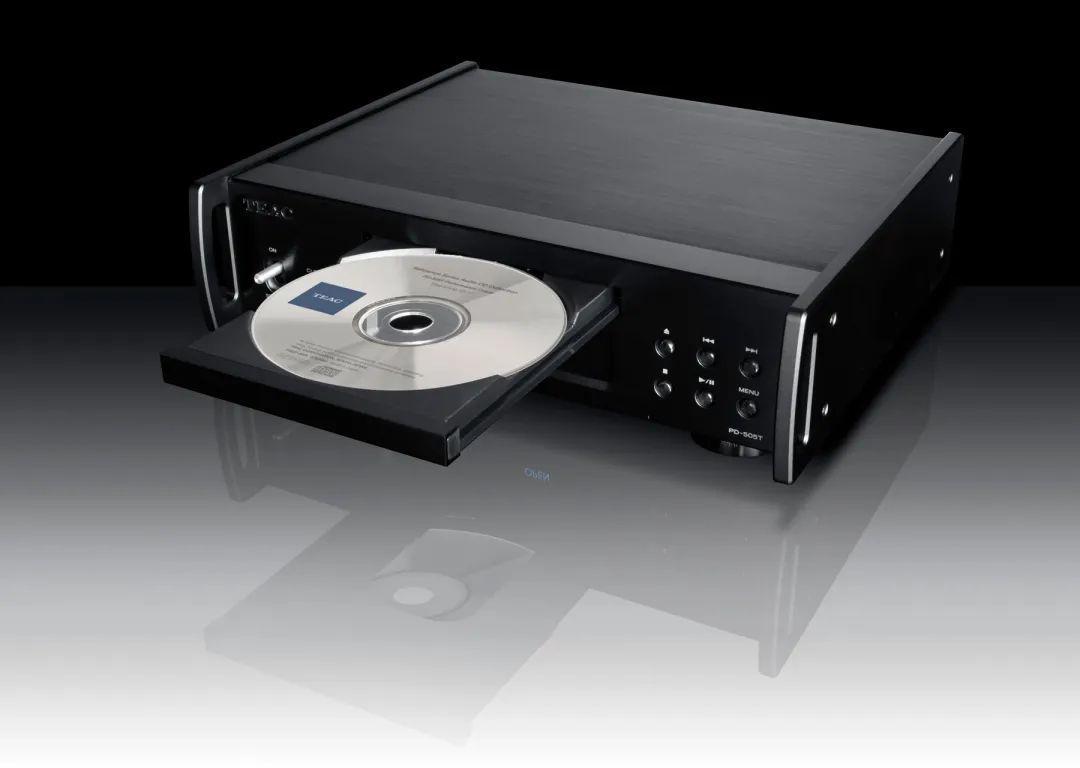

純CD轉盤——TEAC PD-505T

期待已久的 Reference 500 系列新CD 轉盤——TEAC PD-505T,以專業廣播界的CD 專用驅動器規格為藍本,重新設計並加入多項優化技術。

TEAC PD-505T CD 轉盤不僅可以與 TEAC Reference 500 系列 DAC 配搭一起,更配備 10MHz 時鐘輸入,進一步加強音質,另一方面,為配合外置解碼使用而優化數碼輸出,令用家可以更靈活地使用各種數碼系統來實現極高質量的音頻 CD 重播。

一步強化讀取 CD 專用驅動器 TEAC CD-5020A,並加入多項優化設計

基於 CD 專用驅動器 CD-5020A,在廣播界多年來有着良好口碑,TEAC 開發團隊針對全新型號 PD-505T 加入多項優化設計,更採用半浮式結構和驅動電路設計,實現了優秀的 CD 讀取穩定度。

半懸浮安裝方式

整個 CD 機械部份,以半懸浮狀態的方式安裝在副底盤上,通過壓制 CD 轉盤和底盤之間的振動傳遞,減少了共振的影響,覆蓋整個頻率範圍,以此設計得到非常自然的聲音重播效果,另外通過將電機振動與主機架隔離,可有效防止機箱內的共振,同時,使到 CD 轉盤與外部振動隔絕。將外部振動完全隔離,各項細節連姑起來,大大提高了 CD的讀取精度。

加入新設計的驅動控制電路

為了更上一層樓,TEAC 開發團隊為 PD-505T 設計了全新的驅動控制電路,通過更低速伺服馬達控制,光盤旋轉時,讀取信號更穩定和流暢。此外,從主軸開始,包括驅動拾取光頭的觸動器,採用了不會產生開關噪音的 BTL 驅動器,信號讀數時的微細影響也能夠被有效消除,大大提高了信號的精度和準確性。

分立式電源電設計,並採用環形鐵芯變壓器

供電環節應用了環形磁芯變壓器,此外,OLED 顯示屏、光驅以及微計算機控制電路、音頻電路的供電,也使用了分離式的供電方案,各組電路分別自帶專屬的子線圈和整流器,為達到更佳的音質,光盤、微計算機、音頻電路均採用獨立的分立電源電路。

內部時鐘採用低相位噪聲的晶體振蕩器

通過數碼連接,音源設備的時鐘精度會影響整個系統的重播質量,PD-505T 內部時鐘採用具有出色相位噪聲特性的低相位噪聲晶體振蕩器,通過高精度標準時鐘讀取 CD 信號,準確地以數碼方式輸出存儲在 CD 上的原始聲音。

10MHz 外部時鐘輸入

通過從外部源輸入更高精度的時鐘信號,可以進一步增強聲音。此外,在數碼音響系統中,不僅可以通過提高精度來提高音頻質量,還可以通過與 DAC 的時鐘同步,來構建更高級別的數碼系統。
